一般用什么方法來驅動TFT-LCD？

     LCD最本質的那就是電壓驅動的液晶是否正常顯示，再加上時序就可以驅動出一整副畫面來了。因此最簡單的應該就是模擬的LCD了。

     1.         模擬的TFT-LCD
     模擬TFT-LCD：

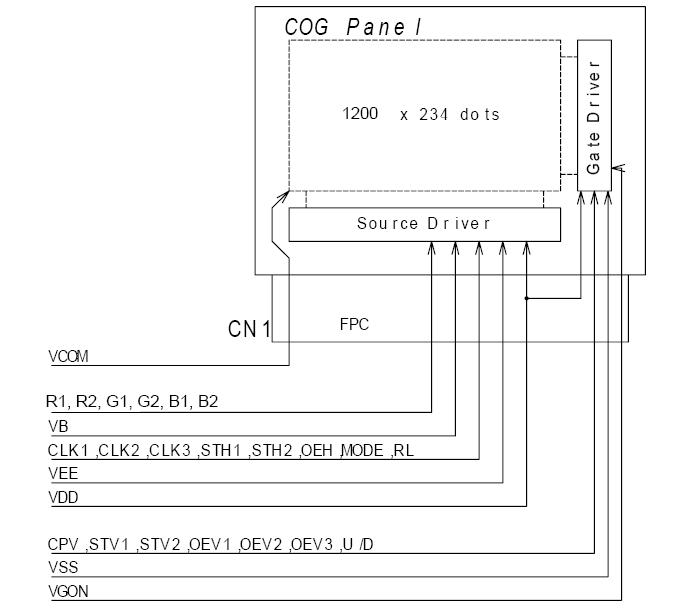

     這就是一個完全模擬TFT-LCD的結構圖。LCD的面板上面就只有source 和gate driver，而其他的信號都從FPC之中引出來了。
     R1,G1和B1就是模擬電壓數據的信號線，當它們在一定的時序之下時，那我們就可以通過改變數據線之上的電壓值來顯示出不同的顏色了。由于模擬的量是連續的呢，所以它所顯示的顏色也應該是無窮級別的。
     其他的許多基本就是控制和時鐘的線了。

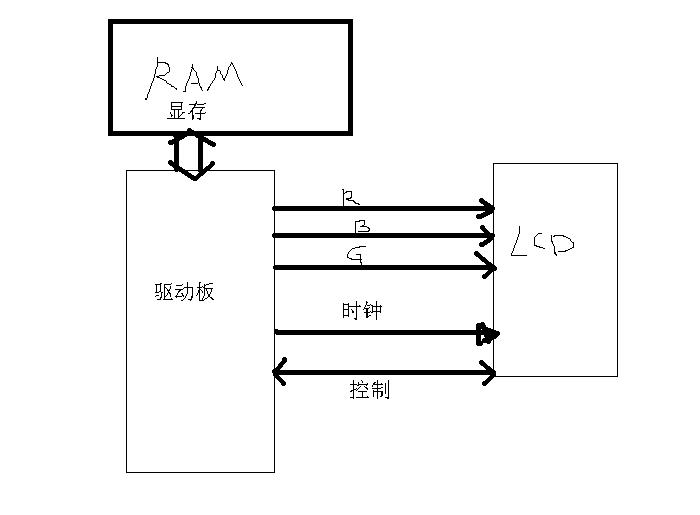

     按道理來說，只要我們可以構造出來合適的時序，并且能在時序的不同處改變電壓，那么就可以完成LCD的驅動。為了完成下圖中所示的功能，就目前的各種方案之中，我們將其作出了比較：
     驅動方案：

     使用單片機
     典型的就是51系列的了，不管我們所使用的是多快的51系列單片機，對于一些顯存超過64K的顯然還是無法完成的。51單片機控制高速的DA，并且產生了10MHz以上的時鐘，還要嚴格的控制每個信號線所帶來的延遲，這點也無非能做到。
     使用ARM或者DSP等等
     現在由于這一類的CPU在對IO引腳的控制大多是使用軟件的順序完成，很多都并發操作無法實現。處理的能力強卻并不代表著時序的發生能力強！

     使用可編程的邏輯器件
     使用的CPLD或著FPGA等等用來完成LCD的驅動正是物有所值的。這類的芯片在時序的控制之上有著無可比擬的大優勢。并發、精確延時等等都不是問題。CPLD則仍然是數字設備，驅動LCD時DA是必不可少的。CPLD+DA+SDRAM是LCD驅動板的最理想的模型。

   2.       數字型的TFT-LCD
      現在我們大家使用的最多大概也就是這一類的LCD了，有其在嵌入式的領域。當ARM內置了LCD的控制器之后，那么使用數字式的TFT-LCD就會變得非常簡單了。

      TFT-LCD的產生其實很簡單，無非就是在上面說的模擬LCD的基礎之上把DA內置到面板里面了。這種LCD的面板之中有三大部件：source driver、gate driver、DA。因為DA的引入，那么這類LCD的顏色數目就徹底的固定了。因為受到DA位數的影響，目前大部分都是24位以下的。
      驅動的方案和模擬的LCD是一模一樣的，無非就是在驅動板上面沒有了高速的DA。雖然驅動板上面的DA省掉了，但是這類LCD屏的價格肯定要高一些（畢竟包含DA在里面的）。

  3.         Timing controller

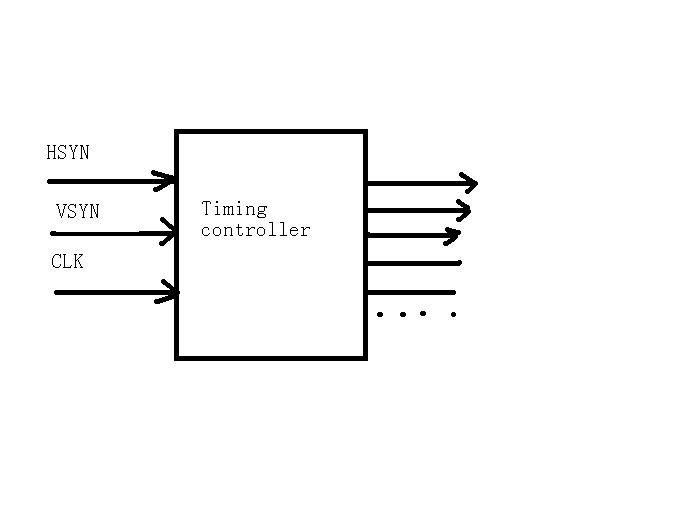

     不得不提的時序發生器！在第一副圖當中，我們所看到的時序信號是非常非常多的。而在常用的視頻格式當中的時序就只有HSYN（水平掃描）,VSYN（垂直掃描）,CLK（數據時鐘）這三種的時序信號。使用這個timing controller芯片就可以完全完成轉換了。通常對于LCD屏來說，這類的芯片都是專用的芯片。
     芯片：

     為了開發的方便性，TFT-LCD的生產商廠商再次的把timing controller集成到了液晶面板里面。這個樣子的數字型TFT-LCD就是現在大家都在用的。
    LCD的面板之內部包括了4部分：source driver、gate driver、DA和timing controller。這樣成本當然就是最大的了。然而在使用上面卻是最方便的。
    如果你需要要開發驅動板，那么也相對的容易了很多，構造的時序也沒有那么多了，DA也不用了。
