lcd12864中文顯示程序流程圖

文章出處:未知 人氣:發表時間:2018-07-11

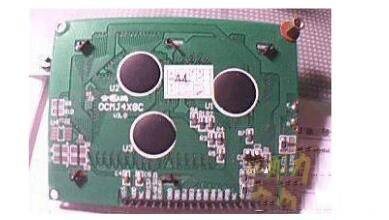

我們常用的人機交互顯示界面中,除了數碼管,LED,以及我們之前已經提到的LCD1602之外,還有一種液晶屏用的比較多。相信接觸過單片機的朋友都知道了,那就是12864液晶。顧名思義,12864表示其橫向可以顯示128個點,縱向可以顯示64個點。我們常用的12864液晶模塊中有帶字庫的,也有不帶字庫的,其控制芯片也有很多種,如KS0108、T6963,ST7920等等。在這里我們以ST7920為主控芯片的12864液晶屏來學習如何去驅動它。(液晶屏采用金鵬的OCMJ4X8C)。
lcd12864中文顯示程序流程圖

lcd12864液晶說明:

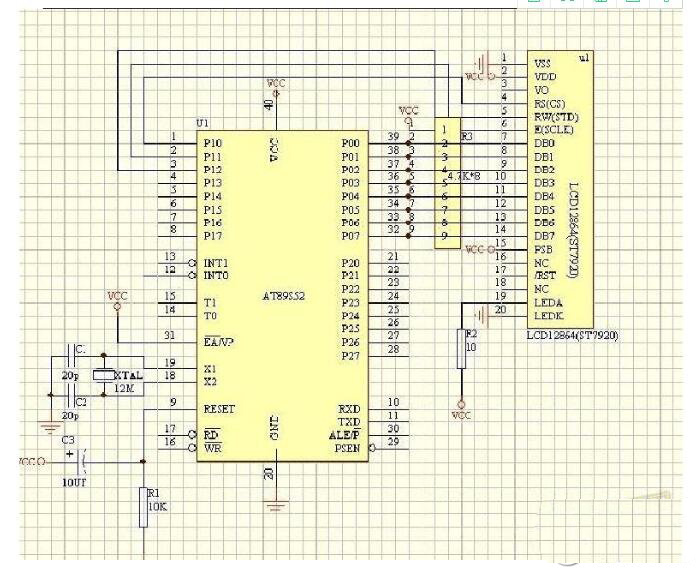

我們先來了解一下它的并行連接情況。下面是電路連接圖:
lcd12864中文顯示程序流程圖

上面的圖可以看出,液晶模塊和單片機的連接除了P0口的8位并行數據線之外,還有RS,RW,E等幾根線。其中R/S是指令和數據寄存器的選擇控制線(串行模式下為片選),R/W是讀寫控制線(串行模式下是數據線),E是使能線(串行模式下為時鐘線)。

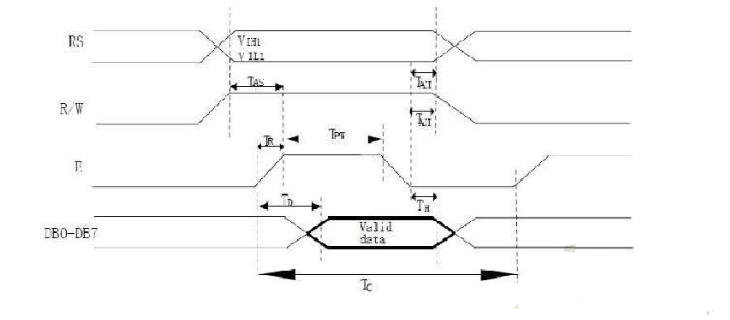

通過這幾根控制線和數據線,再結合它的時序圖,我們就可以編寫出相應的驅動程序啦。看看并行模式下的寫時序圖:

lcd12864中文顯示程序流程圖

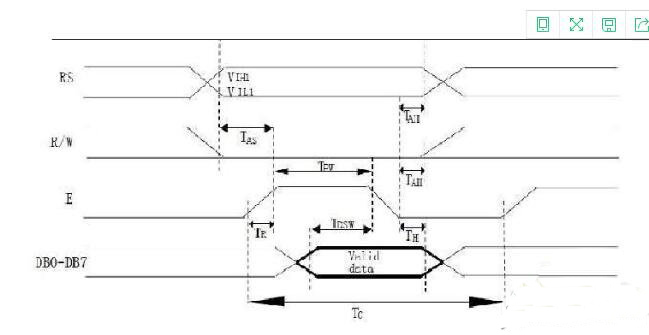

根據這個時序圖,我們就可以寫出寫數據或者寫命令到LCD12864液晶的子程序。讀時序圖如下:

lcd12864中文顯示程序流程圖
根據這個時序圖我們就可以從LCD12864液晶模塊內部RAM中讀出相應的數據,我們的忙檢測函數就是根據這個時序圖寫出來的。

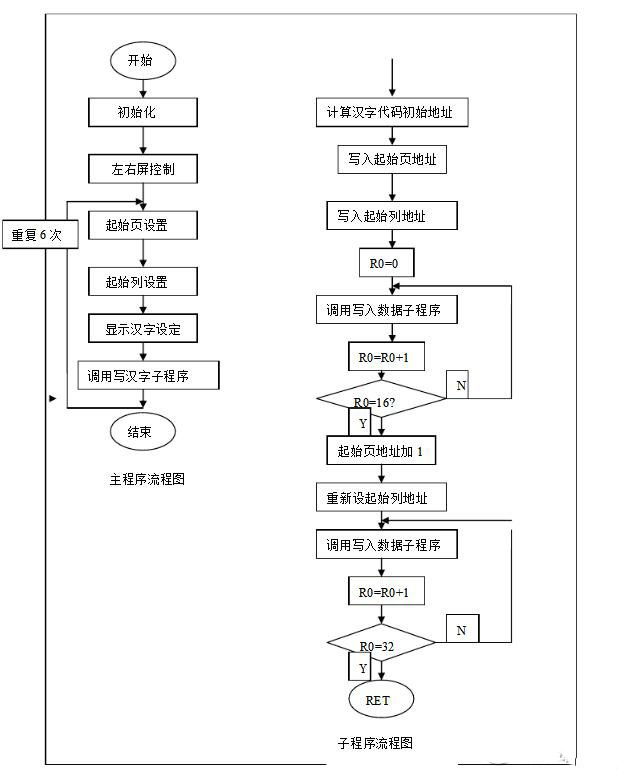

lcd12864程序流程圖:.

lcd12864中文顯示程序流程圖

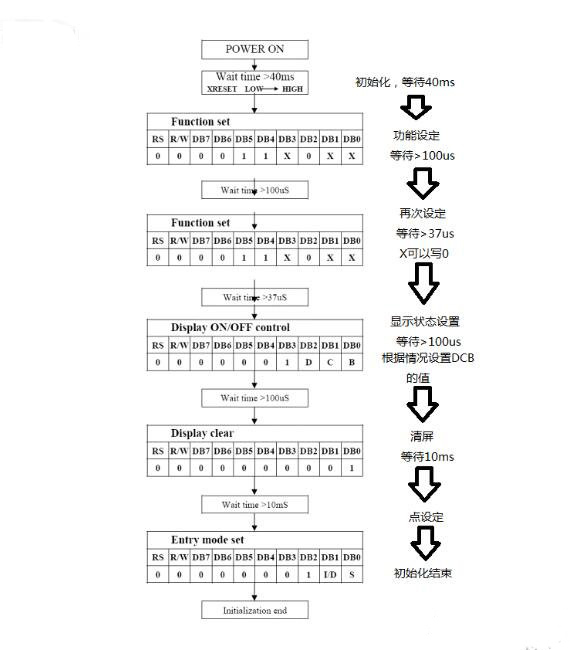

lcd12864初始化流程圖
lcd12864中文顯示程序流程圖
